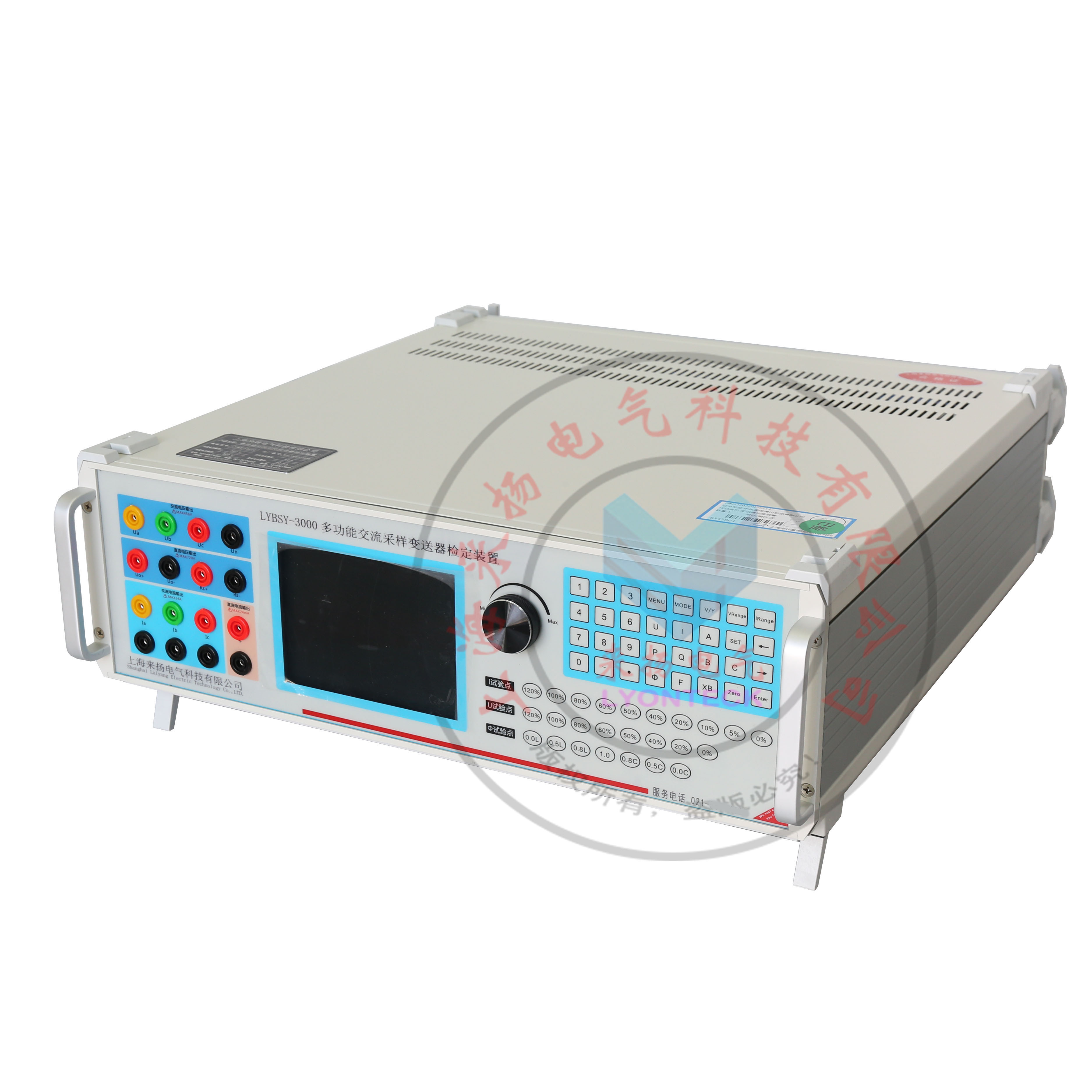

一、产品概述（LYBSY-3000《交流采样变送器检定仪》操作简单,方便适用）
LYBSY-3000多功能交流采样变送器检定装置是采用现代测试,DDS波形合成,高速数字处理器( DSP ),复杂可编程逻辑阵列( CPLD ),大规模集成功放,嵌入式计算机系统等技术而设计。适用于电能表(选配），交直流指示仪表的检定和校准，是电力系统用于电力产品检定和校准的理想设备。
二、主要特点（LYBSY-3000《交流采样变送器检定仪》操作简单,方便适用）
国内开创将系统、测量和信号产生集成在一个?？樯?，产品集成度高，故障率低，体积小，重量轻，响应速度快，效率高，可靠性高，功能强，输出功率大，标准源输出。
采用独立创操作系统，开机立即显示测试画面，无需导引程序，响应速度快，工作效率高。
视窗和按键操作结合（二功能兼备），操作具有多样性，可适用于不同人群和习惯，操作简单。
内含交直流标准源，可直接检定各种交直流指示仪表。
可自动检定各种电能表(选配)和指示仪表的各项指标。
电压，电流，功率，相位，频率，谐波均采用好处闭环输出，设置点一次到位，软件调整，使用方便。
电压，电流，相位设有丰富常用实用点，操作简单，一点到位，使用便捷效率高。
备有数字旋转编码器调节，使用便捷，简单。
输出电压，电流和功率均为高精度，高稳定度标准源，软件校准。
输出标准谐波2～31次，可单次或任意叠加多次谐波输出。
三相电压之间，三相电流之间，各相电压和电流之间可任意移相，因此也可模拟各种电力故障输出。
具备三相频率独立设置，分相变频。
备有多重报警和?；すδ?，故障自行检测，并显示故障类型和部位，使用安全可靠。
备有接口和软件，接口协议开放，用户可自行编程控制仪器。
可支持国内同类产品操作软件使用。
三、主要技术指标（LYBSY-3000《交流采样变送器检定仪》操作简单,方便适用）
3.1交流模拟量输出
3.1.1交流电压输出
量限： 100V、 220V、 380V、 57.735V；
调节范围： （0～120）%RG，RG为量限
调节细度： 0.002%RG；
准确度： 0.05%RG；
稳定度： 0.01%/2min；
失真度： ≤0.1%（非容性负载）；
输出负载： 每相30VA；
3.1.2交流电流输出
量限： 1A、2A、5A、20A；(50mA、200mA为1A档量程内设置)
调节范围： （0-120）%RG，RG为量限
调节细度： 0.002%RG；
准确度： 0.05%RG；
稳定度： 0.01%/2min；
失真度： ≤0.1%（非容性负载）；
输出负载： 每相25VA；
3.1.3功率输出
有功准确度： 0.05%RG；
无功准确度： 0.1%RG；
稳定度： 0.01%/2min；
3.1.4相位输出
调节范围： 0°～359.99°；
分辨率： 0.01°；
准确度： 0.05°；
3.1.5功率因数
调节范围： -1～0～+1；
分辨率： 0.0001；
准确度： 0.05%；
3.1.6频率
调节范围： 45Hz～65Hz；
分辨率： 0.001Hz；
准确度： 0.002Hz；
3.1.7三相电压、电流对称度和相位对称度
电压、电流对称度： ＜0.02﹪；
相位对称度： 0.05°；
3.1.8电压电流谐波输出
谐波次数： 2～31次；
谐波含量： 0～39%；
谐波相位： 0°～359.99°可调；
准确度： 2～14次2%
15～31次5%
3.2直流输出（选配功能）
电压
基本量程 | 负载电流(MAX) | 输出功率(MAX) | 准确度 | 稳定度/1min | 纹波含量(%) |
75mV | 100mA | ≤40mW | 0.05﹪ | 0.01% | ≤0.5% |
10V | 200mA | ≤200mW | 0.05﹪ | 0.01% | ≤0.1% |
100V | 160mA | ≤2W | 0.05﹪ | 0.01% | ≤0.1% |
300V | 200mA | ≤10W | 0.05﹪ | 0.01% | ≤0.1% |
600V | 100mA | ≤10W | 0.05﹪ | 0.01% | ≤0.1% |
电流
基本量程 | 负载电压(MAX) | 输出功率(MAX) | 准确度 | 稳定度/1min | 纹波含量(%) |
1mA | 3V | ≤3W | 0.05﹪ | 0.01% | ≤0.5% |
10mA | 3V | ≤15W | 0.05﹪ | 0.01% | ≤0.5% |
20mA | 1．2V | ≤30W | 0.05﹪ | 0.01% | ≤0.5% |
输出范围： (0～120) %RG
调节细度: 0.002%
3.3直流测量(选配功能)
直流电流测量 | 测量范围 | -24mA～24mA |
准确度 | 0.02% | |
直流电压测量 | 测量范围 | -48V～48V |
准确度 | 0.02% |
3.4电能脉冲量(选配功能)
脉冲输出 | 有源脉冲输出 | 电平5V±5%，输出电流100mA 很大脉冲频率：5kHz |
脉冲输入 | 有源脉冲输入 | 电平5V±5%，输入电流1mA 很大脉冲频率：5kHz |
3.5三相钳表测量(选配功能)
三相钳表输入 | 三相钳表接口 | 用于三相交流电流测量；量程：1A、5A、20A、量程自动切换；准确度等级，0.2% |
3.6环境条件
工作温度：0℃～40℃
相对湿度：≤85%
储存条件：-30℃～60℃
3.7工作电源
AC220V±15% 50Hz
3.8体积:450×440×132㎜，重量:18㎏
四、仪器按键说明（LYBSY-3000《交流采样变送器检定仪》操作简单,方便适用）
按键 | 说明 |
【VRange】 | 电压量程切换 |
【IRange】 | 电流量程切换 |
【V/Y】 | 三相四线与三相三线切换；交流输出单相小量程选项. 完成接线转换，显示屏状态栏必须有V型或Y型显示. |
【SET】 | 在此系列中未定义键 |
【Zero】 | 使输出量全部降为零，并切断源输出，相当于源关闭，主要用于换接线 |
【For-ward】 | 能功界面切换,进入主菜单. |
【Back-ward】 | 能功界面切换,进入主菜单 |
【Enter】 | 确认键 |
【XB】 | 谐波键,用于设置谐波. |
【U】 | 设置、显示，调节电压 |
【I】 | 设置、显示、调节电流 |
【P】 | 设置、测量、显示、调节有功功率 |
【Q】 | 设置、测量、显示、调节无功功率 |
【Φ】 | 设置、显示、调节相位 |
【F】 | 设置、显示、调节频率 |
【A】 | 相序指示键 |
【B】 | 相序指示键 |
【C】 | 相序指示键 |
【←】 | 光标左移一位;直流量程选择 |
【→】 | 光标右移一位;直流量程选择 |
【-】 | 负号 |
【1】～【9】 | 数字键 |
【 . 】 | 小数点 |
【0%】～【120%】 | 常用电压电流试验点，按此键将同时输出档位的百分点 |
【0.0L】～【0.0C】 | 常用容性,感性试验点 |
五、编码器说明（LYBSY-3000《交流采样变送器检定仪》操作简单,方便适用）
按键 | 说明 |
编码器右转 | 1当光标在数字下时使数字上升 2在谐波设置界面操作时使光标右移 3 直流输出量程选择 |
编码器左转 | 1当光标在数字下时使数字下降 2在谐波设置界面操作时使光标左移 3 直流输出量程选择 |
编码器下按 | 和确认键【Enter】功能相同 |
六、仪器接线说明
交流电压输出 接线方式 | Y型（三线四线）接线 Ua Ub Uc Un |
|
V型（三线三线)接线 Ua Uc Un | ||
交流电流输出 接线方式 | Y型（三线四线）接线 Ia Ib Ic |
|
V型（三线三线)接线 Ia Ic （Ib短接） | ||
直流电压输出 接线方式 | 将Uo+和Rs+同时接到被试装置+端； 将Uo-和Rs-同时接到被试装置-端 |
|
直流电流输出 接线方式 | I+端接被试装置+端 I-端接被试装置-端 |
|
直流电压电流 接线方式 | 绿色:直流电压输入端 黑色:直流电压电流低端 红色:直流电流输入端 |
|
七、仪器界面操作说明
7.1菜单选择界面
在任意界面按【MENU】键弹出菜单选择界面如图：
7.2交流输出界面
开机后进入标准输出界面如下:
V | 0.000 | 0.000 | 0.000 | 直流 | 0.001 |
A | 0.000 | 0.000 | 0.000 | 0.001 | |
φU | 0.000 | 0.000 | 0.000 | ||
φI | 0.000 | 0.000 | 0.000 | 50.000Hz | |
W | 0.000 | 0.000 | 0.000 | 0.000 | |
Vr | 0.000 | 0.000 | 0.000 | 0.000 | |
VA | 0.000 | 0.000 | 0.000 | 0.000 | |
PF | 0.000 | 0.000 | 0.000 | 0.000 | |
100V 5A Y型 无谐波 开环 | |||||
交流输出界面操作说明：
电压电流的档位选择 | 按【VRange】键 | 键切换电压量限 |
按【IRange】键 | 键切换电流量限 | |
电压的快捷输出 | 按【数字】【U】【Enter】键 | 同时升三相电压 |
按【数字】【U】【A】【Enter】键 | 只升Ua=【数字】 | |
按【数字】【U】【B】【Enter】键 | 只升Ub=【数字】 | |
按【数字】【U】【C】【Enter】键 | 只升Uc=【数字】 | |
电流的快捷输出 | 按【数字】【I】【Enter】键 | 同时升三相电流 |
按【数字】【I】【A】【Enter】键 | 只升Ia=【数字】 | |
按【数字】【I】【B】【Enter】键 | 只升Ib=【数字】 | |
按【数字】【I】【C】【Enter】键 | 只升Ic=【数字】 | |
电压与电流的角度设置 | 按【数字】【Φ】【Enter】键 | 设定三相功率因数角=【数字】 |
输出频率设置 | 按【数字】【F】【Enter】键 | 设置标准输出频率=【数字】 |
各种参数的粗调及微调 | 按键【U】【Enter】输入显示区U=×××.××× V, 旋转数字编码器将调节光标所在位的数字大小.按【→】【←】键移动光标位置将实现电量的粗调与微调. | |
按【U】【Enter】键 | 同时调节三相电压幅度 | |
按【U】【A】【Enter】键 | 调节A相电压幅度 | |
按【U】【B】【Enter】键 | 调节B相电压幅度 | |
按【U】【C】【Enter】键 | 调节C相电压幅度 | |
按【I】【A】【Enter】键 | 调节A相电流幅度 | |
按【I】【B】【Enter】键 | 调节B相电流幅度 | |
按【I】【C】【Enter】键 | 调节C相电流幅度 | |
按【Φ】【Enter】键 | 调节电压与电流角度 | |
按【F】【Enter】键 | 调节输出频率 | |
关闭源输出 | 按【Zero】键 | 关闭源输出 |
三相四线与三相三线转换 | 按【V/Y】键 | 三相四线与三相三线切换 |
切换界面 | 按【MENU】键 | 菜单选择界面 |
7.3直流输出界面
0.0000V | |
档位 | 直流电压600V |
档位选择 | |
状态 | 直流源以打开，直流电压输出 |
直流输出界面操作说明
直流档位选择 | 按【VRange】（电压量程）键 | 通过【←】【→】键选择电压量程 |
按【IRange】（电流量程）键 | 通过【←】【→】键选择电流量程 | |
直流电压输出 | 按【数字】【U】【Enter】键 | 输出电压U =【数字】 |
按【0%】～【120%】键常用电压试验点 | 输出档位值的百分点电压 | |
按【U】【Enter】键 | 通过旋钮调节电压值 | |
直流电流输出 | 按【数字】【I】【Enter】键 | 输出电流I =【数字】 |
按【0%】～【120%】键常用电流试验点 | 输出档位值的百分点电流 | |
按【I】【Enter】键 | 通过旋钮调节电流值 | |
关闭直流源 | 按【Zero】键 | |
直流输出的 接线方式 | 直流电流接线: 将连接线接入前面板直流电流输出端子,红色接线柱极, 黑色接线柱为负极。 | |
直流电压接线: 直流电压输出采用四线输出方式，其中UO+、UO-为输出端 | ||
7.4 谐波显示界面
次数 | UA[%] | 10+ | 20+ | IA[%] | 10+ | 20+ | |||
总量 | 0.000 | THDU | 0.000 | 0.000 | THDI | 0.000 | |||
1 | 100.00 | 0.000 | 0.000 | 100.00 | 0.000 | 0.000 | |||
2 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | |||
3 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | |||
4 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | |||
5 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | |||
6 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | |||
7 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | |||
8 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | |||
9 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | |||
10 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | 0.000 | |||
A相 | F含量 | P添加 | Q删除 | ||||||
谐波显示操作说明
ABC相切换 | 按【A】【B】【C】键 | 切换当前显示内容 |
添加\删除谐波 | 按【P】【Q】键 | 进入界面 |
7.5矢量显示界面
UA | 0.00 | ||
UB | 0.00 | ||
UC | 0.00 | ||
IA | 0.00 | ||
IB | 0.00 | ||
IC | 0.00 | ||
a | 0.00 | ||
b | 0.00 | ||
c | 0.00 | ||
F习惯法 | P角度 | Q 0~360 | |
矢量显示操作说明
UA.UB.UC | 为三相电压角度 |
IA.IB.IC | 为三相电流角度 |
a.b.c | 为三相电压电流之间角度 |
7.6电能校验界面（选配功能）
电能误差 | 启动校验 | ||||
实测电能 | 有功电能 | ||||
电压 | 0.000 | 0.000 | 0.000 | 常数 | 0.0 |
电流 | 0.000 | 0.000 | 0.000 | 圈数 | 0 |
电压相位 | 0.000 | 0.000 | 0.000 | 低频输出 | |
电流相位 | 0.000 | 0.000 | 0.000 | 50.000Hz | |
有功功率 | 0.000 | 0.000 | 0.000 | 0.000 | |
无功功率 | 0.000 | 0.000 | 0.000 | 0.000 | |
视在功率 | 0.000 | 0.000 | 0.000 | 0.000 | |
功率因数 | 0.000 | 0.000 | 0.000 | 0.000 | |
状态 | 100V 5A Y型 无谐波 开环 | ||||
电能校验方法:
按【→】键光标进入编辑状态，此时按面板上数字键置数，按【→】键光标进入下一个编辑框,当参数全部设置好后按【Enter】确认并开始校验。
有功电能校验和无功电能校验切换方法:
按【→】至有功电能处按【Enter】建切换有功或无功
按【→】至常数设置常数【Enter】确定
按【→】至圈数设置圈数 【Enter】确定
按【→】至停止校验按【Enter】开始校验，
常数设置范围
设置范围（１Ａ－１８０００；２Ａ－９０００；５Ａ－３６００；２０Ａ－９００）。
圈数设置范围
设置范围(1---9999999)一般设５圈左右，刷新很快的时候圈数设大。
脉冲端口定义
1 脚 : 信号 (绿色)
3 脚 : 5V (红色)
5 脚 : 地 (黑色)
有源电能表接线方法
无源电能表接线方法
7.7参数校准界面
此界面为仪器的参数校准，为了保证仪器精度此界面不对用户开放。
八、注意事项
仪器在使用时必须有良好的接地。
检定温度23±1℃。
为确保仪器指标精度，使用前请预热30分钟。
注意不同被测对象选用适当量限。
仪器端子输出为标准源，其端子上不可接入任何其它电源。
标准功率输出时，必须先选择好输出电压和相位，功率输出极大不能超过理论计算值的120%。
在本设备与其它设备连接通迅前应断开所有设备电源，然后再连接。带电连接会对设备造成损坏。
直流输出5A 25A时请将电流升至100%预热五至十分钟。
